Apa itu kawat anil bola? (What Is Spheroidized Annealed Wire) -1

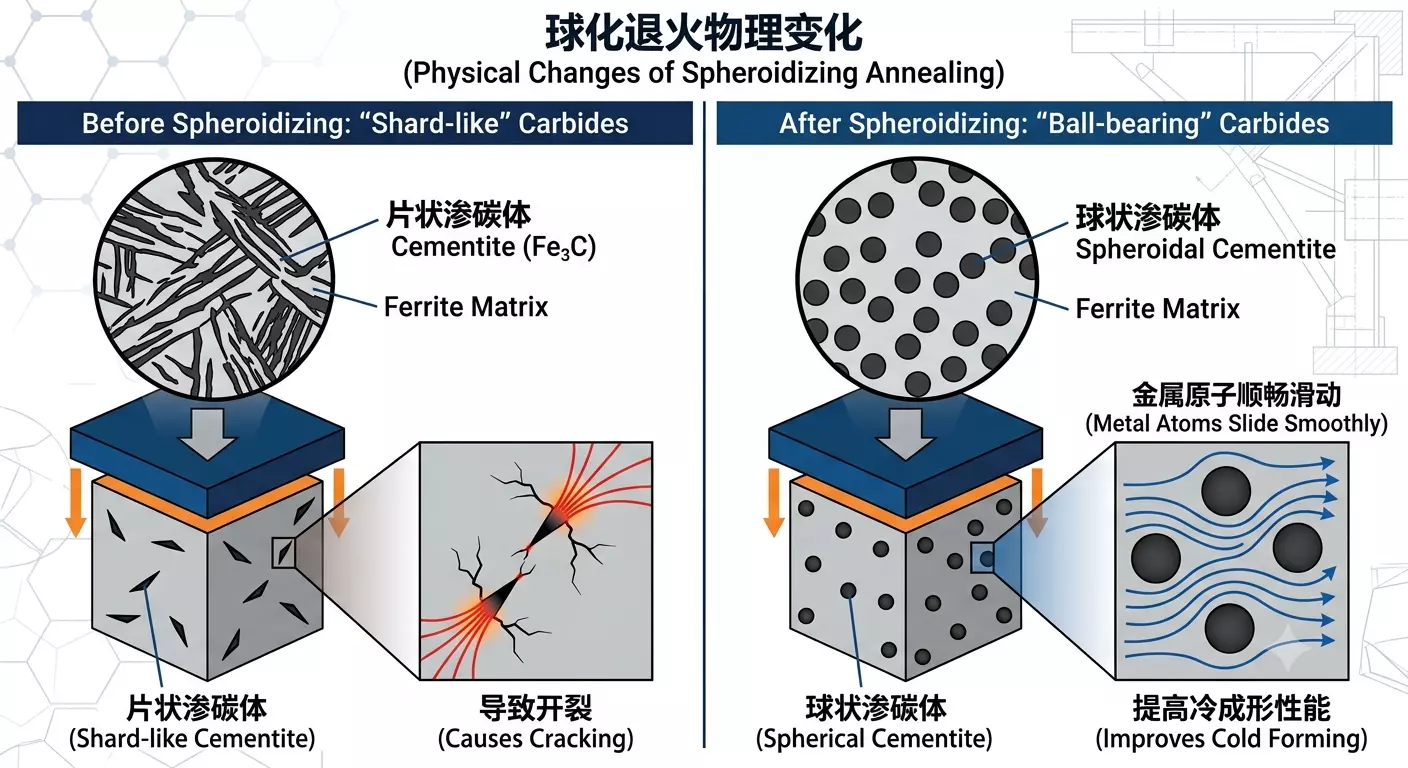

1. Definisi dengan prinsip inti

Anil sferoidisasi adalah perlakuan panas untuk meningkatkan kemampuan pembentukan dingin baja. Proses ini dapat digunakan untuk baja karbon menengah dan tinggi, baja boron, baja paduan, serta sebagian baja karbon rendah, bergantung pada jenis baja, mikrostruktur awal dan proses pembuatan komponen. Sementit berbentuk lamela atau jaringan (Fe₃C) diubah menjadi partikel tersebar berbentuk bulat atau mendekati bulat. Sferoidisasi berkaitan dengan penurunan energi antarmuka ferit–sementit. Perubahan mikrostruktur ini dapat melunakkan bahan dan meningkatkan keuletan. Atom logam tidak mengalir seperti cairan di sekitar bola bantalan; ukuran dan distribusi partikel serta mikrostruktur matriks juga menentukan hasilnya.

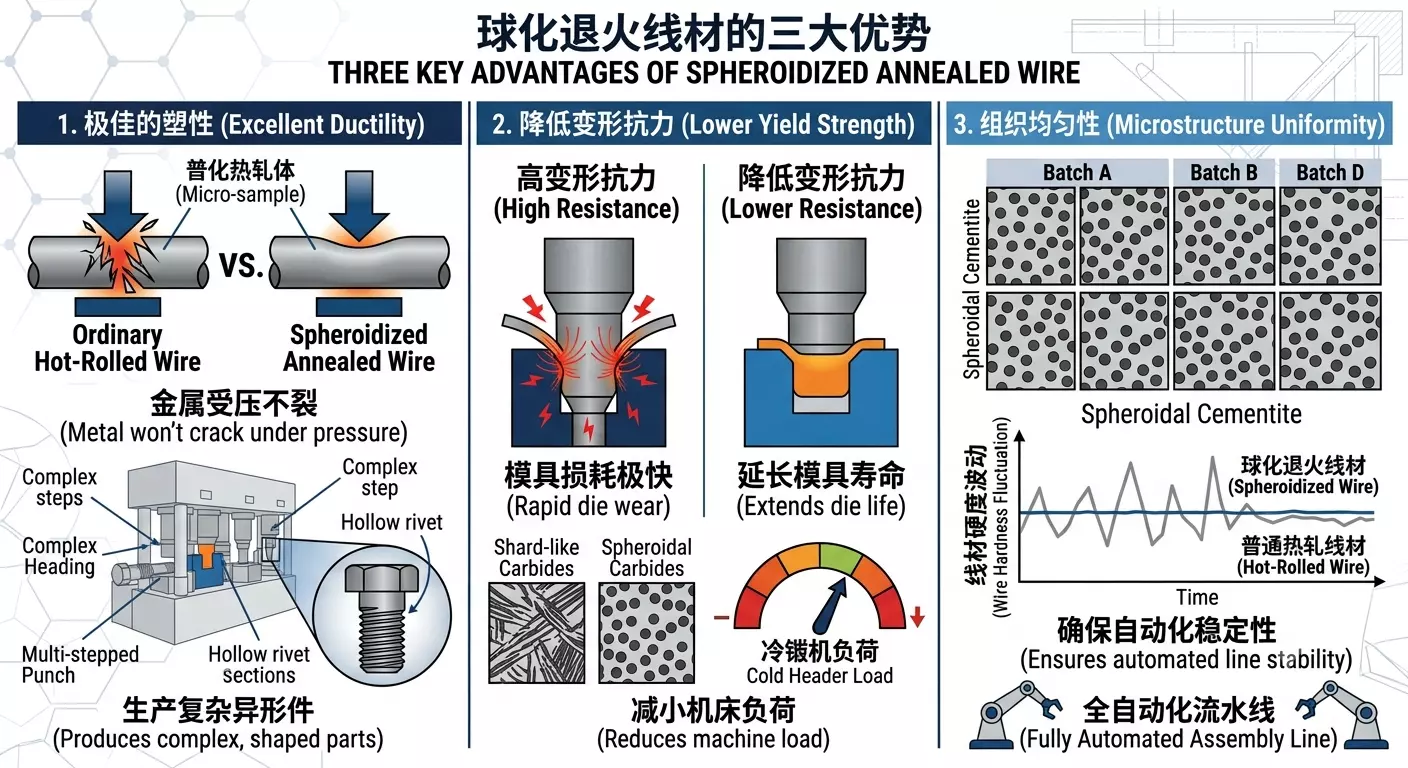

2. Mengapa kawat globular harus digunakan?

Yuan disk biasa (keadaan canai panas) memiliki kekerasan dan kerapuhan tinggi, dan penggerek dingin langsung akan menyebabkan hilangnya cetakan yang sangat cepat, dan bahkan bagian-bagian langsung meledak. Kawat anil bola memiliki tiga keunggulan berikut: · Excellent Ductility: Ketika logam berada di bawah tekanan besar, ia dapat menghasilkan deformasi yang hebat tanpa menghasilkan retakan mikro. Ini sangat penting untuk produksi bagian berbentuk kompleks seperti paku keling berongga dan baut langkah. Mengurangi resistensi deformasi (Lower Yield Strength): Mengurangi beban mesin dan cetakan pos dingin, secara signifikan memperpanjang masa pakai cetakan mahal. Keseragaman organisasi: Memastikan bahwa kekerasan setiap batch kawat berfluktuasi sangat sedikit, memastikan stabilitas produksi jalur perakitan sepenuhnya otomatis.

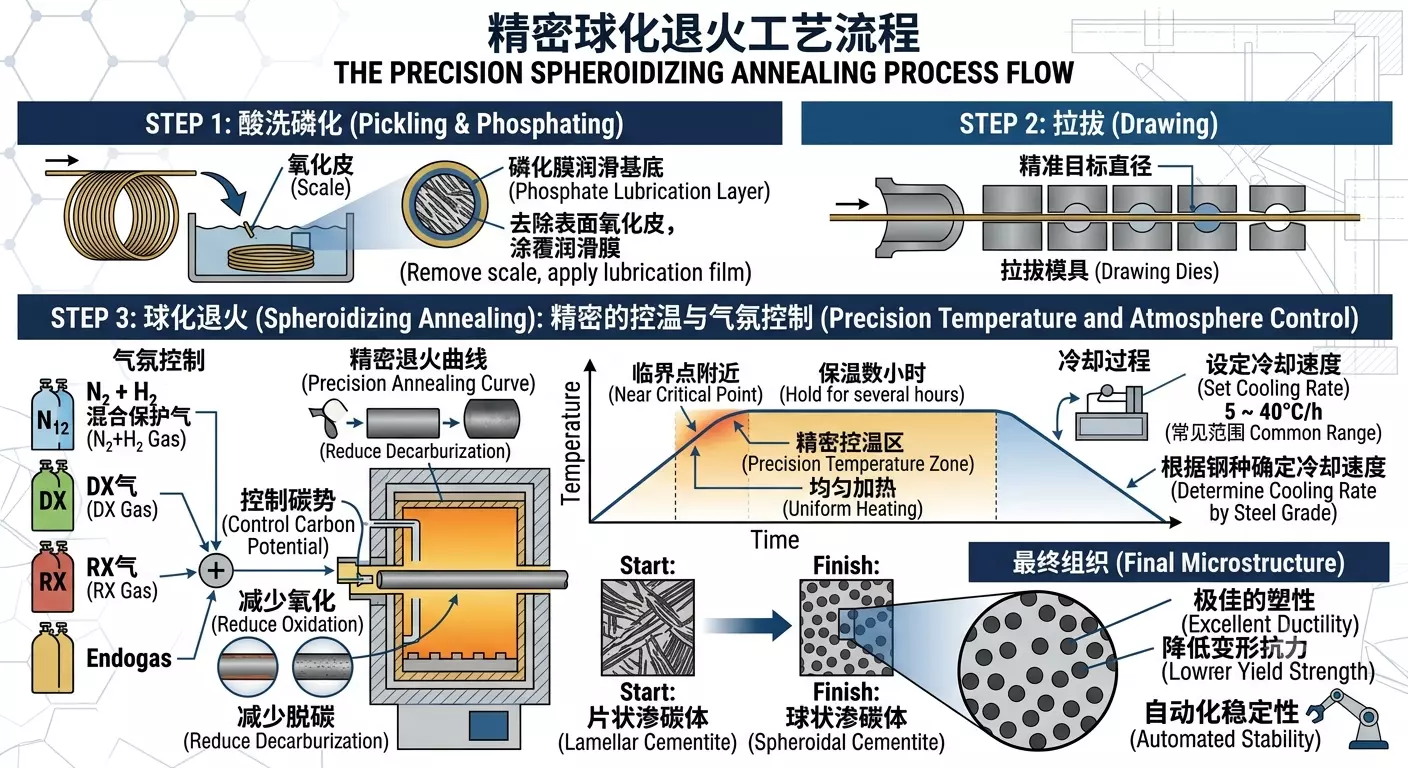

3. Proses produksi

Annealing bola bukanlah "api yang membakar" sederhana, itu adalah proses kontrol suhu yang sangat tepat: 1. Pickling & Phosphating: Lepaskan oksida permukaan dan oleskan film fosfat sebagai dasar pelumas. 2. Drawing: Tarik kawat ke diameter target yang tepat. Spheroidizing Annealing: Dalam tungku untuk melindungi atmosfer (biasanya menggunakan gas pelindung campuran, gas DX, gas RX, atau Endogas untuk melindungi atmosfer, dan mengurangi oksidasi dan dekarburisasi dengan mengendalikan potensi karbon.) Sedang, dipanaskan di dekat titik kritis, tetap hangat selama beberapa jam, dan kemudian didinginkan dengan kecepatan tertentu. Kecepatan pendinginan harus ditentukan sesuai dengan jenis baja dan organisasi target. Rentang umum adalah sekitar 5 ~ 40 ℃/h.

Proses umum kawat dingin harus ditentukan sesuai dengan tingkat produk dan persyaratan pelanggan.

RA:PC-RA SA:PC-SA RAIP:PC-RA-PC-D (S)AIP:PC-SA-PC-D SAF:PC-D-SA-PC SAIP:PC-D-SA-PC-D PASAF:PC-LA-PC-D-SA-PC PASAIP:PC-LA-PC-D-SA-PC-D PSASAIP:PC-SA-PC-D-SA-PC-D Di antaranya: PC = pengawetan fosfat LA = annealing suhu rendah RA = annealing biasa SA = bola annealing D = Tarik HD = pompa lurus AIP = proses anil

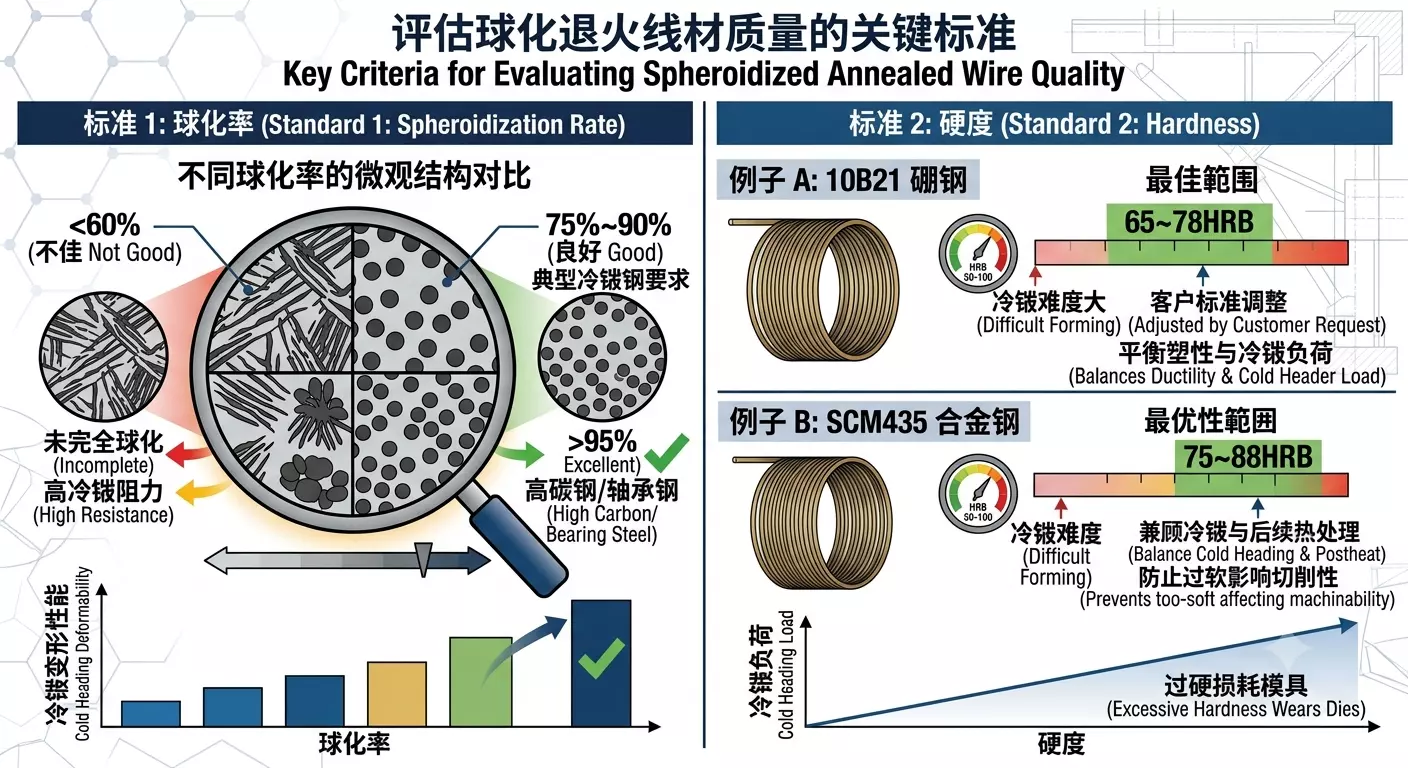

4. Standar penilaian kualitas

Biasanya ada dua kriteria untuk menilai apakah kawat anil bola adalah permainan: Tingkat Spheroidation: Persyaratan tingkat spheroidation harus ditentukan sesuai dengan jenis baja dan penggunaan akhir. Persyaratan umum baja pos dingin adalah sekitar 60% ~ 90%, baja karbon tinggi dan baja bantalan biasanya membutuhkan tingkat yang lebih tinggi dari organisasi spinifikasi. Kekerasan (Hardness): Misalnya, kekerasan setelah spinolisasi 10B21 biasanya dikontrol pada 65 ~ 78HRB rentang, disesuaikan sesuai dengan dingin berjalan kesulitan dan kebutuhan pelanggan. Kekerasan SCM435 biasanya dikontrol pada 75 ~ Kisaran 88HRB untuk memperhitungkan kinerja dingin dan persyaratan perlakuan panas berikutnya.
