COLD FORMING MATERIALS

SWCHB 223 Kawat baja untuk pembentukan kepala dingin

MATERIALSENGINEERINGCREATION GROUP

Pusat Produk / Standar JIS / JIS G3508

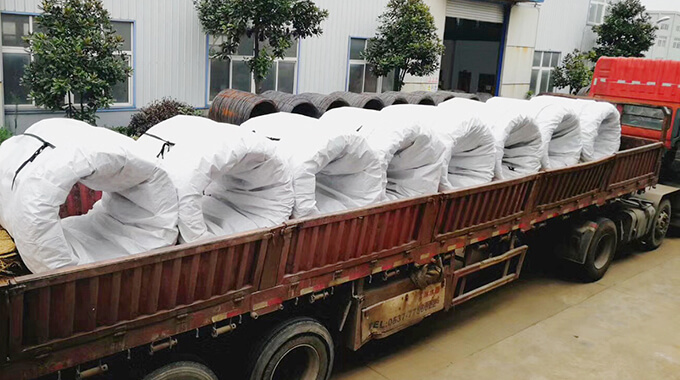

SWCHB 223 Kawat baja untuk pembentukan kepala dingin

Diameter kawat: 0.40-46mm

Kekuatan regang: Silakan lihat halaman informasi teknis

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupAdalah China. Perusahaan ini adalah tolok ukur yang memiliki pengalaman 20 tahun dalam perusahaan yang berfokus pada kepala dingin kawat baja berkualitas di seluruh tim manajemen. Kami memiliki hubungan yang baik dengan banyak tingkat satu pemasok dalam industri otomotif dan semua kawat disediakan oleh merek pabrik baja. Semua pesanan 100% dapat dilacak.

Ketentuan pengiriman teknis

Proses D:

Proses DA:

Kualitas permukaan

- : Terus menerus, mulus

- : Tidak ada jahitan, tidak ada tumpang tindih, lamput, goresan, tidak ada tanda ekstensi

- : Tidak berkarat

Diterapkan industri

- : Industri otomotif

- : Konstruksi

- : Industri perlengkapan & Mesin

- : Industri Lainnya

Studi Kasus

Products & Service

Batang kawat baja

Pengasaman dan fosfatasi

Penarikan dingin

Anil sferoidisasi

Inspeksi

Produk jadi

1. Komposisi kimia

Tabel 1-bahan kimia, unit %

		Tabel 1 – Komposisi kimia
						Satuan %
Kelas baja	C	Si a）	Mn	P	S	B b）
SWRCHB223	0.20-0.26	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB237	0.34-0.40	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB320	0.17-0.23	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB323	0.20-0.26	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB331	0.28-0.34	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB334	0.31-0.37	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB420	0.17-0.23	0.10-0.35	0.80-1.10	≤0.030	≤0.030	≥0.0008
SWRCHB526	0.23-0.29	0.10-0.35	0.90-1.20	≤0.030	≤0.030	≥0.0008
SWRCHB620	0.17-0.23	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB623	0.20-0.26	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB726	0.23-0.29	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008
SWRCHB734	0.31-0.37	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008

Semua jenis baja dalam meja ini tidak boleh melebihi 0.30% Cu, Ni 0.20% dan 0.20% Cr. Catatan a) nilai batas bawah Si dapat diatur ke nilai kurang dari 0.10% berdasarkan perjanjian antara pihak penerima. B) konten B dapat 0.000 5% atau lebih tergantung pada perjanjian antara pihak penerima.

2. Kesempatan

Tabel 3 jarak dan kekerasan dari ujung penyalaan

Kelas baja	Jarak dari ujung yang dikuens mm																Suhu perlakuan panas ℃
Kelas baja	Kekerasan HRC	1.5	3	5	7	9	11	13	15	20	25	30	35	40	45	50	Normalisasi	Pendinginan cepat
SWRCHB223	Batas atas / Batas bawah	50 42	49 40	48 22	46 20	41 –	32 –	24 –	21 –	– –	– –	– –	– –	– –	– –	– –	900	875
SWRCHB237	Batas atas / Batas bawah	58 50	58 47	57 37	55 26	52 21	46 –	38 –	32 –	26 –	24 –	23 –	21 –	– –	– –	– –	870	845
SWRCHB320	Batas atas / Batas bawah	48 40	47 39	46 33	44 21	39 –	31 –	26 –	23 –	– –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB323	Batas atas / Batas bawah	50 42	49 41	48 34	46 20	42 –	33 –	27 –	23 –	– –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB331	Batas atas / Batas bawah	54 46	53 45	52 39	51 23	48 –	36 –	29 –	25 –	20 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB334	Batas atas / Batas bawah	57 49	56 48	55 45	54 30	51 21	47 –	39 –	31 –	24 –	22 –	– –	– –	– –	– –	– –	870	845
SWRCHB420	Batas atas / Batas bawah	48 40	48 38	47 32	45 22	41 –	35 –	30 –	27 –	22 –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB526	Batas atas / Batas bawah	52 44	52 43	51 40	50 28	48 21	45 –	41 –	33 –	23 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB620	Batas atas / Batas bawah	48 40	48 39	48 37	47 30	46 22	44 –	40 –	36 –	29 –	25 –	21 –	– –	– –	– –	– –	925	925
SWRCHB623	Batas atas / Batas bawah	50 42	50 41	49 39	48 35	48 27	46 20	44 –	41 –	30 –	22 –	– –	– –	– –	– –	– –	900	870
SWRCHB726	Batas atas / Batas bawah	52 44	52 43	52 42	51 40	50 34	49 27	48 23	45 20	36 –	27 –	23 –	20 –	– –	– –	– –	900	870
SWRCHB734	Batas atas / Batas bawah	57 49	56 48	56 47	55 45	55 43	54 37	53 31	51 26	43 20	33 –	28 –	25 –	22 –	20 –	– –	870	845

3. Sifat mekanik pada lini

Tabel 4 sifat mekanik garis oleh proses D

Sifat mekanis batang kawat pada proses D
Kelas baja	Kekuatan tarik N/mm2	Reduksi luas penampang %	Kekerasan HRB
SWCHB 223	≤750	≥45	≤100
SWCHB 320
SWCHB 323
SWCHB 420
SWCHB 526
SWCHB 620

Catatan dalam kasus 1 kawat diameter 20 mm atau lebih, diafragma adalah nilai dikurangi sebesar 5 dari nilai tabel 2. Selain itu, untuk 3 mm atau kurang, diafragma tidak ditentukan. 2 N/mm2 = 1MPa

Tabel 5 sifat mekanik garis oleh proses DA

Sifat mekanis batang kawat pada proses DA
Kelas baja	Kekuatan tarik N/mm2	Reduksi luas penampang %	Kekerasan (Referensi) HRB
SWCHB 223	≤610	≥55	≤93
SWCHB 237	≤670		≤96
SWCHB 320	≤600		≤92
SWCHB 323	≤610		≤93
SWCHB 331	≤630		≤94
SWCHB 334	≤650		≤95
SWCHB 420	≤600		≤92
SWCHB 526	≤650		≤95
SWCHB 620	≤630		≤94
SWCHB 623	≤640		≤95
SWCHB 726	≤650		≤95
SWCHB 734	≤680		≤97

Catatan dalam kasus 1 kawat diameter 20 mm atau lebih, diafragma adalah nilai dikurangi sebesar 5 dari nilai tabel 2. Selain itu, untuk 3 mm atau kurang, diafragma tidak ditentukan. 2 N/mm2 = 1MPa

4. Formasi mendalam de-coal

Batas kedalaman dekalinasi rata-rata 6 tabel

Kedalaman dekarburisasi rata-rata
Diameter kawat （mm）	Kedalaman dekarburisasi ferit	Kedalaman total dekarburisasi
≤15	＜0.02	＜0.15
15＜d≤25	＜0.03	＜0.20
25＜d≤32	＜0.04	＜0.25

Dalam kasus garis antara decarburying deep SWCH30K dan SWCH50K dan penentuan urutan, uji 10.3.1 dilakukan, dan batas rata-rata kedalaman decarburying yang diizinkan sesuai dengan tabel 4. Namun, Baris yang memiliki diameter lebih dari 32 mm tunduk pada perjanjian antara pihak penerima.

5. Longgar diameter kawat dan penyimpangan diferensial

Tabel 7 alokasi Diameter kawat dan perbedaan perbedaan

Tabel 7 – Toleransi dan deviasi diameter kawat
		Satuan mm
Diameter kawat	Toleransi	Ketidakbulatan
≤3	0-0.025	0.013
3<d≤6	0-0.030	0.013
6<d≤10	0-0.036	0.013
10<d≤18	0-0.043	0.013
18<d≤30	0-0.070	0.013
30<d≤40	0-0.100	0.013
40<d≤50	0-0.150	0.013
