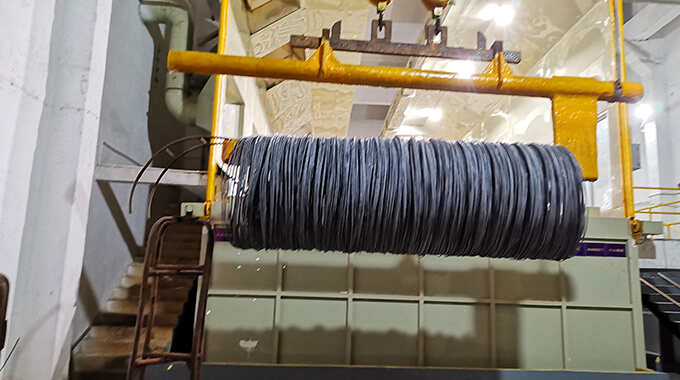

SWCH38K Kawat baja untuk pembentukan kepala dingin

MATERIALSENGINEERINGCREATION GROUP

Pusat Produk / Standar JIS / JIS G3507

SWCH38K Kawat baja untuk pembentukan kepala dingin

Diameter kawat: 0.40-46mm

Kekuatan regang: Silakan lihat halaman informasi teknis

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupAdalah China. Perusahaan ini adalah tolok ukur yang memiliki pengalaman 20 tahun dalam perusahaan yang berfokus pada kepala dingin kawat baja berkualitas di seluruh tim manajemen. Kami memiliki hubungan yang baik dengan banyak tingkat satu pemasok dalam industri otomotif dan semua kawat disediakan oleh merek pabrik baja. Semua pesanan 100% dapat dilacak.

Ketentuan pengiriman teknis

Proses DA:

Kualitas permukaan

- : Terus menerus, mulus

- : Tidak ada jahitan, tidak ada tumpang tindih, lamput, goresan, tidak ada tanda ekstensi

- : Tidak berkarat

Diterapkan industri

- : Industri otomotif

- : Konstruksi

- : Industri perlengkapan & Mesin

- : Industri Lainnya

Studi Kasus

Products & Service

Batang kawat baja

Pengasaman dan fosfatasi

Penarikan dingin

Anil sferoidisasi

Inspeksi

Produk jadi

1. Komposisi kimia

Tabel 1-bahan kimia, unit %

Kelas baja	C	Si	Mn	P	S	Al	Klasifikasi
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	Baja setara baja rimmed
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	Baja yang dideoksidasi dengan aluminium
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	Baja deoksidasi penuh

Semua jenis baja dalam meja ini tidak boleh melebihi 0.30% Cu, Ni 0.20% dan 0.20% Cr.

2. Sifat mekanik pada lini

Tabel 3 sifat mekanik garis oleh proses DA

Kelas baja	Kekuatan tarik N/mm²	Reduksi luas penampang %	Kekerasan (Referensi) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

Catatan 1. Baris digunakan untuk produk untuk diperlakukan panas, yang SWCH6R untuk SWCH27K jenis, dapat memiliki batas rendah kekuatan tarik lebih rendah dari nilai dalam tabel 3 sesuai dengan perjanjian antara pihak penerima. 2. Saat diameter kawat 20 mm atau lebih, apertur berkurang 5 dari nilai meja 3. Untuk 3 mm atau kurang, diafragma tidak ditentukan. 3 1N/mm2 = 1MPa

3. Kedalaman dekalinasi batu bara

Tabel 4 batas kedalaman dekalinasi rata-rata yang diizinkan

Satuan mm
Diameter kawat	Kedalaman dekarburisasi ferit	Kedalaman total dekarburisasi
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

Dalam kasus garis antara decarburying deep SWCH30K dan SWCH50K dan penentuan urutan, uji 10.3.1 dilakukan, dan batas rata-rata kedalaman decarburying yang diizinkan sesuai dengan tabel 4. Namun, Baris yang memiliki diameter lebih dari 32 mm tunduk pada perjanjian antara pihak penerima.

4. Longgar diameter kawat dan penyimpangan diferensial

Tabel 5 penyisihan Diameter kawat dan perbedaan perbedaan

Diameter kawat	Toleransi	Ketidakbulatan
≤ 3	0-0.025	≤ 0.013
Lebih dari 3 sampai dengan 6	0-0.030	≤ 0.015
Lebih dari 6 sampai dengan 10	0-0.036	≤ 0.018
Lebih dari 10 sampai dengan 18	0-0.043	≤ 0.022
Lebih dari 18 sampai dengan 30	0-0.070	≤ 0.035
Lebih dari 30 sampai dengan 40	0-0.100	≤ 0.050
Lebih dari 40 sampai dengan 50	0-0.150	≤ 0.070
