COLD FORMING MATERIALS

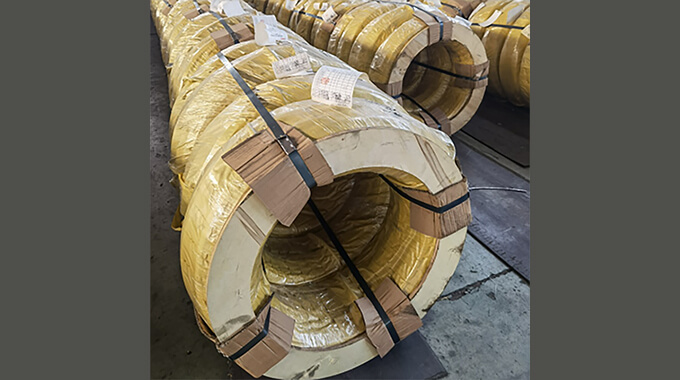

Line Kawat baja untuk pembentukan kepala dingin

MATERIALSENGINEERINGCREATION GROUP

Pusat Produk / Standar JIS / JIS G3509

Line Kawat baja untuk pembentukan kepala dingin

Diameter kawat: 0.40-46mm

Kekuatan regang: Silakan lihat halaman informasi teknis

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupAdalah China. Perusahaan ini adalah tolok ukur yang memiliki pengalaman 20 tahun dalam perusahaan yang berfokus pada kepala dingin kawat baja berkualitas di seluruh tim manajemen. Kami memiliki hubungan yang baik dengan banyak tingkat satu pemasok dalam industri otomotif dan semua kawat disediakan oleh merek pabrik baja. Semua pesanan 100% dapat dilacak.

Ketentuan pengiriman teknis

Proses DA2: garis ekstensi Dr-Burnt a-extension line Dr:

Proses DA3: tertanam kawat d-terbakar kawat Dr:

Kualitas permukaan

- : Terus menerus, mulus

- : Tidak ada jahitan, tidak ada tumpang tindih, lamput, goresan, tidak ada tanda ekstensi

- : Tidak berkarat

Diterapkan industri

- : Industri otomotif

- : Konstruksi

- : Industri perlengkapan & Mesin

- : Industri Lainnya

Studi Kasus

Products & Service

Batang kawat baja

Pengasaman dan fosfatasi

Penarikan dingin

Anil sferoidisasi

Inspeksi

Produk jadi

1. Komposisi kimia

Tabel 1-bahan kimia, unit %

Kelas baja	C	Si	Mn	P	S	Ni	Cr	Mo
SMn420RCH	0.17 ~ 0.23	0.15 ~ 0.35	1.20 ~ 1.50	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn420HRCH	0.16 ~ 0.23	0.15 ~ 0.35	1.15 ~ 1.55	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn433RCH	0.30 ~ 0.36	0.15 ~ 0.35	1.20 ~ 1.50	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn433HRCH	0.29 ~ 0.36	0.15 ~ 0.35	1.15 ~ 1.55	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn438RCH	0.35 ~ 0.41	0.15 ~ 0.35	1.35 ~ 1.65	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn438HRCH	0.34 ~ 0.41	0.15 ~ 0.35	1.30 ~ 1.70	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn443RCH	0.40 ~ 0.46	0.15 ~ 0.35	1.35 ~ 1.65	≤0.030	≤0.030	≤0.25	≤0.35	–
SMn443HRCH	0.39 ~ 0.46	0.15 ~ 0.35	1.30 ~ 1.70	≤0.030	≤0.030	≤0.25	≤0.35	–
SMnC420RCH	0.17 ~ 0.23	0.15 ~ 0.35	1.20 ~ 1.50	≤0.030	≤0.030	≤0.25	0.35 ~ 0.70	–
SMnC433RCH	0.40 ~ 0.46	0.15 ~ 0.35	1.35 ~ 1.65	≤0.030	≤0.030	≤0.25	0.35 ~ 0.70	–
SCr415RCH	0.13 ~ 0.18	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	–
SCr415HRCH	0.12 ~ 0.18	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	–
SCr420RCH	0.18 ~ 0.23	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	–
SCr420HRCH	0.17 ~ 0.23	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	–
SCr430RCH	0.28 ~ 0.33	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	–
SCr430HRCH	0.27 ~ 0.34	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	–
SCr435RCH	0.33 ~ 0.38	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	–
SCr435HRCH	0.32 ~ 0.39	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	–
SCr440RCH	0.38 ~ 0.43	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	–
SCr440HRCH	0.37 ~ 0.44	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	–
SCM415RCH	0.13 ~ 0.18	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.25
SCM415HRCH	0.12 ~ 0.18	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.30
SCM418RCH	0.16 ~ 0.21	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.25
SCM418HRCH	0.15 ~ 0.21	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.30
SCM420RCH	0.18 ~ 0.23	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.25
SCM420HRCH	0.17 ~ 0.23	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.30
SCM425RCH	0.23 ~ 0.28	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.30
SCM425HRCH	0.23 ~ 0.28	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.30
SCM430RCH	0.28 ~ 0.33	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.30
SCM435RCH	0.33 ~ 0.38	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.30
SCM435HRCH	0.32 ~ 0.39	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.35
SCM440RCH	0.38 ~ 0.43	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.30
SCM440HRCH	0.37 ~ 0.44	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.35
SCM445RCH	0.43 ~ 0.48	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.15 ~ 0.30
SCM445HRCH	0.42 ~ 0.49	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.15 ~ 0.35
SCM822RCH	0.20 ~ 0.25	0.15 ~ 0.35	0.60 ~ 0.90	≤0.030	≤0.030	≤0.25	0.90 ~ 1.20	0.35 ~ 0.45
SCM822HRCH	0.19 ~ 0.25	0.15 ~ 0.35	0.55 ~ 0.95	≤0.030	≤0.030	≤0.25	0.85 ~ 1.25	0.35 ~ 0.45
SNC415RCH	0.12 ~ 0.18	0.15 ~ 0.35	0.35 ~ 0.65	≤0.030	≤0.030	2.00 ~ 2.50	0.20 ~ 0.50	–
SNC415HRCH	0.11 ~ 0.18	0.15 ~ 0.35	0.30 ~ 0.70	≤0.030	≤0.030	1.95 ~ 2.50	0.20 ~ 0.55	–
SNC631RCH	0.27 ~ 0.35	0.15 ~ 0.35	0.35 ~ 0.65	≤0.030	≤0.030	2.50 ~ 3.00	0.60 ~ 1.00	–
SNC631HRCH	0.26 ~ 0.35	0.15 ~ 0.35	0.30 ~ 0.70	≤0.030	≤0.030	2.45 ~ 3.00	0.55 ~ 1.05	–
SNC815CH	0.12 ~ 0.18	0.15 ~ 0.35	0.35 ~ 0.65	≤0.030	≤0.030	3.00 ~ 3.50	0.60 ~ 1.00	–
SNC815HRCH	0.11 ~ 0.18	0.15 ~ 0.35	0.30 ~ 0.70	≤0.030	≤0.030	2.95 ~ 3.50	0.55 ~ 1.05	–

Semua jenis baja dalam meja ini tidak boleh melebihi 0.30% Cu sebagai kemurnian.
dengan perjanjian antara pihak penerima, Al dapat ditambahkan untuk granulasi gandum.
elemen yang tidak terdefinisi dalam tabel ini tidak boleh ditambahkan kecuali untuk tujuan penyelesaian baja cair, kecuali ada kesepakatan antara pihak penerima.
nilai fluktuasi yang diizinkan untuk nilai peraturan analisis baja cair dari tabel ini ketika analisis produk baja dilakukan sesuai dengan perjanjian antara pihak penerima sesuai dengan tabel 4 JIS G 0321.
Note a) nilai batas bawah Si dapat diatur ke nilai kurang dari 0.15% dengan kesepakatan antara pihak penerima.

2. Sifat mekanik pada lini

Tabel 2 sifat mekanik garis

Kelas baja	Kekuatan tarik （N／mm2）			Reduksi luas penampang （％）
	DA1	DA2	DA3	DA1	DA2	DA3
SMn420WCH	≤630	≤600	-	≥53	≥53	-
SMn433WCH	≤630	≤600	-	≥53	≥53	-
SMn438WCH	≤630	≤600	≤600	≥53	≥53	≥60
SMn443WCH	≤700	≤640	≤600	≥53	≥53	≥60
SMnC420WCH	-	-	-	-	-	-
SMnC443WCH	-	-	-	-	-	-
SCr415WCH	≤630	≤570	≤520	≥55	≥60	≥60
SCr420WCH	≤640	≤580	≤540	≥55	≥60	≥60
SCr430WCH	≤670	-	≤590	≥55	-	≥60
SCr435WCH	≤670	-	≤590	≥55	-	≥60
SCr440WCH	≤680	-	≤600	≥55	-	≥60

SCM415WCH	≤630	≤570	≤520	≥55	≥60	≥60
SCM418WCH	≤640	≤580	≤540	≥55	≥60	≥60
SCM420WCH	≤640	≤580	≤540	≥55	≥60	≥60
SCM425WCH	≤650	≤600	≤550	≥55	≥60	≥60
SCM430WCH	≤670	-	≤590	≥55	-	≥60
SCM435WCH	≤680	-	≤620	≥55	-	≥60
SCM440WCH	≤700	-	≤640	≥55	-	≥60
SCM445WCH	≤700	-	≤640	≥55	-	≥60
SCM882WCH	≤650	-	≤610	≥60	-	≥60

SNC415WCH	≤620	-	≤590	≥60	-	≥60
SNC631WCH	≤650	-	≤620	≥60	-	≥60
SNC815WCH	≤620	-	≤590	≥60	-	≥60
SNCM220WCH	≤650	-	≤600	≥55	-	≥60
SNCM240WCH	≤680	-	≤640	≥55	-	≥60
SNCM420WCH	≤700	-	≤680	≥55	-	≥60
SNCM439WCH	≤700	-	≤670	≥55	-	≥60
SNCM447WCH	≤700	-	≤670	≥55	-	≥60
SNCM616WCH	≤620	-	≤590	≥55	-	≥60

3. Kedalaman dekalinasi

Tabel 3 batas kedalaman dekalinasi rata-rata yang diizinkan

Satuan mm
Diameter	Kedalaman dekarburisasi ferit	Kedalaman total dekarburisasi
≤15	≤0.02	≤0.12
>15~25	≤0.02	≤0.15
>25~32	≤0.02	≤0.20
>32~40	≤0.03	≤0.25
>40~50	≤0.03	≤0.30

Kawat memiliki diameter lebih dari 50 mm tunduk pada perjanjian antara pihak penerima.

4. Kesempatan

Tabel 5 jarak dan kekerasan dari ujung penyalaan

Kelas baja	Jarak dari ujung yang dikuens mm																Suhu perlakuan panas ℃
Kelas baja	Kekerasan HRC	1.5	3	5	7	9	11	13	15	20	25	30	35	40	45	50	Normalisasi	Pendinginan cepat
SMn420HRCH	Batas atas / Batas bawah	4840	4636	42 21	36 –	30–	27 –	25 –	24 –	21 –	– –	– –	– –	––	––	–	925	925
SMn433HRCH	Batas atas / Batas bawah	5750	5646	53 34	49 26	4223	36 20	33 –	30 –	27 –	25 –	24 –	23 –	22–	21–	21 –	900	870
SMn438HRCH	Batas atas / Batas bawah	5952	5949	5743	54 34	5128	46 24	41 22	39 21	35 –	33 –	31 –	30 –	29–	28–	27 –	870	845
SMn443HRCH	Batas atas / Batas bawah	6255	6153	6049	59 39	5733	54 29	50 27	45 26	3723	34 22	3220	31 –	30–	29–	28 –	870	845
SCr415HRCH	Batas atas / Batas bawah	4639	4534	41 26	35 21	31–	28 –	27 –	26 –	23 –	20 –	– –	– –	––	––	– –	925	925
SCr420HRCH	Batas atas / Batas bawah	4840	4837	46 32	40 28	3625	34 22	32 21	31 –	29 –	27 –	26 –	24 –	23–	23–	22 –	925	925
SCr430HRCH	Batas atas / Batas bawah	5649	5546	5342	51 37	4833	45 30	42 28	39 26	3521	33 –	31 –	30 –	28–	26–	25 –	900	870
SCr435HRCH	Batas atas / Batas bawah	5851	5749	5646	55 42	5337	51 32	47 29	44 27	3923	37 21	35 –	34 –	33–	32–	31 –	870	845
SCr440HRCH	Batas atas / Batas bawah	6053	6052	59 50	58 48	5745	55 41	54 37	52 34	4629	41 26	3924	37 22	37–	36–	35 –	870	845
SCM415HRCH	Batas atas / Batas bawah	4639	4536	42 29	38 24	3421	31 20	29 –	28 –	26 –	25 –	24 –	24 –	23–	23–	22 –	925	925
SCM418HRCH	Batas atas / Batas bawah	4739	4737	45 31	41 27	3824	35 22	33 21	32 20	30 –	28 –	27–	27 –	26–	26–	25 –	925	925
SCM420HRCH	Batas atas / Batas bawah	4840	4839	47 35	44 31	4228	39 25	37 24	35 23	3320	31 20	30 –	30 –	29–	29–	28 –	925	925
SCM425HRCH	Batas atas / Batas bawah	5244	5243	5140	50 37	4834	46 32	43 29	41 27	3723	35 21	3320	32 –	31–	31–	31 –	900	870
SCM435HRCH	Batas atas / Batas bawah	5851	5850	5749	56 47	5545	54 42	53 39	51 37	4832	45 30	4328	41 27	3927	3826	37 26	870	845
SCM440HRCH	Batas atas / Batas bawah	6053	6053	60 52	59 51	5850	58 48	57 46	56 43	5538	53 35	5133	49 33	4732	4631	44 30	870	845
SCM445HRCH	Batas atas / Batas bawah	6356	6355	62 55	62 54	6153	61 52	61 52	60 51	5947	58 43	5739	56 37	5535	5535	54 34	870	845
SCM822HRCH	Upper limitLower limit	5043	5042	5041	49 39	4836	46 32	43 29	41 27	3924	38 24	3723	36 22	3622	3621	36 21	925	925
SNC415HRCH	Batas atas / Batas bawah	4537	4432	39 24	35 –	31–	28 –	26 –	24 –	21 –	– –	– –	– –	––	––	– –	925	925
SNC631HRCH	Batas atas / Batas bawah	5749	5748	5647	56 46	5545	55 43	55 41	54 39	5335	51 31	4929	47 28	4527	4426	43 26	900	870
SNC815HRCH	Batas atas / Batas bawah	4638	4637	46 36	46 34	4531	44 29	43 27	41 26	3824	35 22	3422	34 22	3321	3321	32 21	925	845
SNCM220HRCH	Batas atas / Batas bawah	4841	4737	44 30	40 25	3522	32 20	30 –	29 –	26 –	24 –	23 –	23 –	23–	22–	22 –	925	925
SNCM420HRCH	Batas atas / Batas bawah	4841	4738	46 34	42 30	3927	36 25	34 23	32 22	29 –	26 –	25 –	24 –	24–	24–	24 –	925	925

5. Longgar diameter kawat dan penyimpangan diferensial

Tabel 8 alokasi Diameter kawat dan perbedaan perbedaan

Diameter	Toleransi	Ketidakbulatan
≤15	±0.30	≤0.40
>15~25	±0.40	≤0.50
>25~32	±0.50	≤0.60
>32~50	±0.60	≤0.70

Note 1) perbedaan deviasi mengacu pada perbedaan antara nilai maksimum dan nilai minimum diameter kawat pada bagian silang yang sama. Untuk kawat memiliki diameter lebih dari 50mm, sesuai dengan perjanjian antara pihak penerima.
